介绍：扁平共模电感 共模扼流圈。
本申请说明适用于参与扁平共模电感 共模扼流圈和滤波器设计和采购的初级工程师、技术人员、采购经理、项目经理。它几乎没有数学表达式，并解释其最基本和最简单的格式，以便它可以很容易理解。随着材料的进步和成千上万种不同的共模产品可供选择，最终用户了解如何选择合适且成本效益高的设备来完成这项工作是有好处的。
几乎所有的电子电路都需要使用扁平共模电感 共模扼流圈来滤除来自开关电源（smps）或其他线路电源插座等电源的传导开关和射频噪声。这些来自开关电源的高频噪声会影响连接到同一电源的其他电子设备的性能，从而导致潜在的故障。扁平共模电感 共模扼流圈，顾名思义，用于滤除电源（“带电”）和回流线共有的电子噪声。

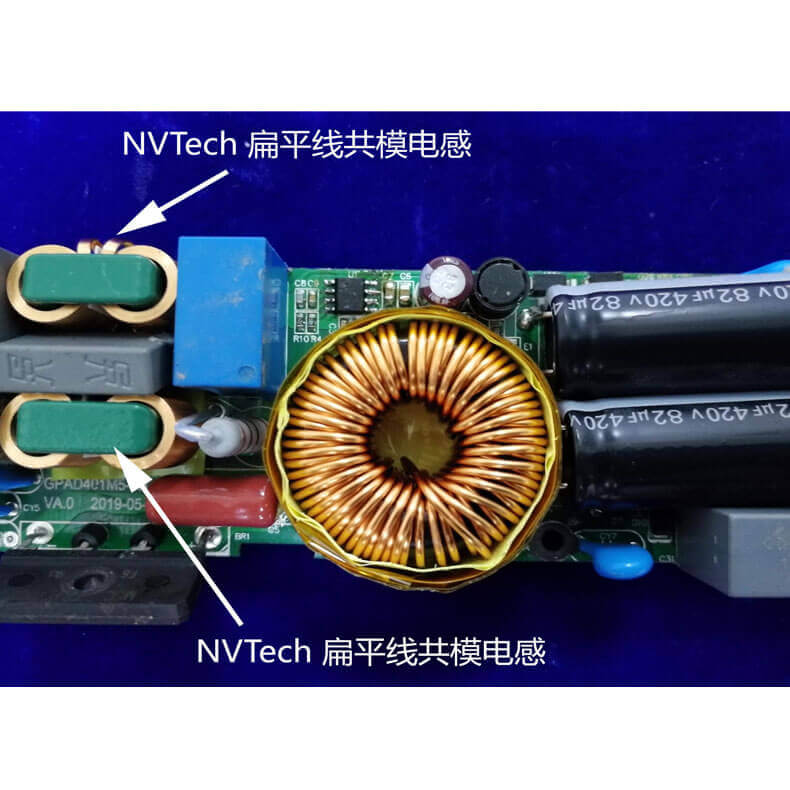

换言之，扁平共模电感 共模扼流圈用于滤除与电源线和回流线耦合的电子噪声。工程界已经用标准如EN 55011对这些电子设备的噪声进行了限制。 扁平共模电感 共模扼流圈通常与电容器和差模电感一起使用，在电子电路中形成一个完整的滤波器。图1显示了典型的扁平共模电感 共模扼流圈连接。
所选磁芯必须在要抑制的噪声频率范围内提供最高阻抗。对于由smps产生的噪声，频率范围通常为20khz到300khz。但有了谐波，这种噪声频率可能高达10兆赫。对于逆变器，噪声频率为10 kHz至30 MHz。扁平共模电感 共模扼流圈数据表可以看出，阻抗与频率的关系图显示，最高阻抗范围为1 MHz至10 MHz。
比较扁平共模电感 共模扼流圈中使用的磁芯材料：
成本最低的扁平共模电感 共模扼流圈由mnzn铁氧体磁芯制成。这些铁氧体的渗透性在5000到15000 ui之间。当今世界上80%以上的扁平共模电感 共模扼流圈都是用铁氧体磁芯制成的。扁平共模电感 共模扼流圈采用铁氧体磁芯的主要优点是成本低，而且由于材料的可用性，提前期短。使用铁氧体磁芯的主要缺点是铁氧体材料的温度稳定性和饱和度。
纳米晶核具有以下优点：
a）非常高的渗透性，通常从20000到200000 ui，这会减小组件的尺寸。
b）饱和磁通为1.25Tesla，是小于0.5Tesla的铁氧体饱和磁通的两倍以上。较高的饱和意味着它可以处理更高的噪声幅度或噪声电流，以及更高的带电和回流主电流之间的电流差。
c）居里温度为330摄氏度，而铁氧体为220摄氏度，这意味着它可以用于更高的温度应用。
d）与铁氧体的120℃相比，工作温度为200℃时具有良好的温度稳定性。
e）无磁致伸缩和可听噪音。高磁导率铁氧体磁芯具有磁致伸缩特性，当向磁芯施加绕组压力等物理压力时，磁导率显著下降。
在许多情况下，使用纳米晶磁芯作为扁平共模电感 共模扼流圈的主要缺点是成本较高，导通时间较长。
最近推出了一种基于非晶和纳米晶磁芯的扁平共模电感 共模扼流圈，成本合理，提前期短，此外还推出了一系列常规的铁氧体扁平共模电感共模扼流圈。能够通过与制造商合作，通过增加其使用量，以合理的成本采购非晶和纳米晶磁芯，并在其工厂储备多种尺寸的磁芯，以缩短交货期。扁平共模电感 共模扼流圈的插入损耗和阻抗。扁平共模电感 共模扼流圈的阻抗或z值决定共模噪声的阻尼量。
许多工程师喜欢用z值来确定扁平共模电感 共模扼流圈在噪声频谱上的有效性。一些工程师喜欢用插入损耗来衡量扁平共模电感 共模扼流圈的有效性。两种单位的度量都是相同的，只是用不同的方式表示。噪声频谱的插入损耗或衰减定义为：
损失=20log（v1/v2）其中，v1是插入扁平共模电感 共模扼流圈之前电压源和负载之间的电压，v2是插入扁平共模电感 共模扼流圈之后的电压。对于低于2mhz的频率，插入损耗或z是由扁平共模电感 共模扼流圈的阻抗引起的。当频率高于2mhz时，由于绕组间电容，插入损耗或z开始下降。在扁平共模电感 共模扼流圈设计中，减小匝数或减小绕组间距，以减小绕组间电容，可以扩大扁平共模电感 共模扼流圈的滤波范围。扁平共模电感 共模扼流圈的自共振频率（SRF）显示了峰值插入损耗发生的位置。选择的扁平共模电感 共模扼流圈应为SRF接近最高噪声振幅处的频率.
以上数据表显示了扁平共模电感 共模扼流圈的所有纳米晶线的z与频率的关系，因为在生产过程中更容易测量和表征它们。
纳米晶扁平共模电感 共模扼流圈与铁氧体扁平共模电感 共模扼流圈的比较下图显示了基于铁氧体磁芯和纳米晶磁芯的扁平共模电感 共模扼流圈的阻抗z与频率的关系。两个芯的尺寸相同，匝数和导线尺寸完全相同.
从上图可以看出，纳米晶扁平共模电感 共模扼流圈在更宽的频率范围内提供噪声频率的阻尼。阻抗或插入损耗是铁氧体磁芯扁平共模电感 共模扼流圈的两倍以上。纳米晶磁芯特别适用于三相扁平共模电感 共模扼流圈。现在提供3相扁平共模电感 共模扼流圈，缠绕在3英寸的纳米晶核上，满足间距的安全要求。根据实验室水煤浆的数据，我们发现纳米晶磁芯的扁平共模电感共模扼流圈的尺寸比铁氧体磁芯扁平共模电感 共模扼流圈的尺寸减小了50%-75%。
线圈绕组专业公司提供的扁平共模电感 共模扼流圈类型：提供数百种不同配置、尺寸、额定电流和应用的扁平共模电感 共模扼流圈。成百上千种类型和配置中的大多数都有现货可供原型制作和取样。可直接从我们的网站订购。
各种类型是按当前额定值分类的，这里将简要介绍。cm、pm和c系列铁氧体环形扁平共模电感共模扼流圈。该系列提供最高额定电流高达100安培，直接缠绕在具有最高磁导率的锰锌铁氧体磁芯上，以实现最紧凑的尺寸。绕组中使用的导线额定温度为200℃，通常作为单层绕制，以增加要衰减的噪声频率（高达1兆赫加上谐波）的范围。该系列产品成本低、速度快，适用于dc/dc变换器、紧凑型开关电源线滤波和rfi/emi滤波，满足fcc或vde的要求。
HL、S、LF系列尼龙机壳铁氧体环面扁平共模电感 共模扼流圈该系列绕在中高磁导率铁氧体mnzn铁氧体磁芯的尼龙外壳上。这是一个多功能系列，涵盖几乎所有类型的共模滤波应用。HL、S和LF级分别设计用于从宽噪声频谱到高插入损耗或高阻抗的应用。额定电流为1安培至30安培。多层绕组用于增加低频子串的插入损耗或阻抗（由电感导出）。该系列适用于噪声幅度较大的场合。应用领域包括开关稳压器、超声波设备噪声、接触噪声、逆变器噪声等。20、24、28、35系列齿轮绕线式扁平共模电感 共模扼流圈采用mnzn铁氧体h型磁芯制作了齿轮绕线扁平共模电感 共模扼流圈。h型磁芯为固态铁氧体片e-e，无间隙。安装结构包括一个框架和带有两个分开的半圆筒形筒管件的集管，这些筒管件夹在H型芯的中心支腿上。两个分开的部分夹紧在一起后，一侧的外缘有齿轮齿。绕线机有一个齿轮连接到筒管的轮齿上，导线被送入多槽夹紧筒管中。这种设计起源于日本许多年前自动化的绕组扁平共模电感 共模扼流圈非常大批量生产。20、24、28和35系列扁平共模电感 共模扼流圈适用于尺寸不成问题的应用场合，并且需要非常低的成本和非常高的体积。它们可以垂直和水平安装。主要应用于满足fcc或vde要求的电力线噪声滤波，用于消费类电子产品、测试设备及打印机、复印机、医疗设备、机器等大型设备。
壳型非晶和纳米晶扁平共模电感 共模扼流圈这些扁平共模电感 共模扼流圈采用非晶和纳米晶磁芯设计，磁导率为50000μi，具有良好的饱和磁通密度。使用与HL系列相似的外壳尺寸，该系列提供最高的插入损耗或阻抗。该系列产品适用于要求极端温度范围、需要宽噪声频率的高阻抗、高噪声幅度、高主电流和小尺寸的场合。应用领域包括军事、航天、交通、医疗等高端应用。三相纳米晶扁平共模电感 共模扼流圈三相扁平共模电感 共模扼流圈缠绕在高温外壳材料上。所用的纳米晶材料具有50000 ui的磁导率，饱和磁通密度为1.25 testla。它们是为大功率应用而设计的，用于滤除三相线噪声。应用包括太阳能和风能发电以及其他需要三相电源的设备。
