选择共模电感, 共模扼流圈的主要标准是：
- 所需阻抗：需要多少噪声衰减？
- 所需频率范围：噪声的频率带宽是多少？
- 所需电流处理：它必须处理多少差模电流？

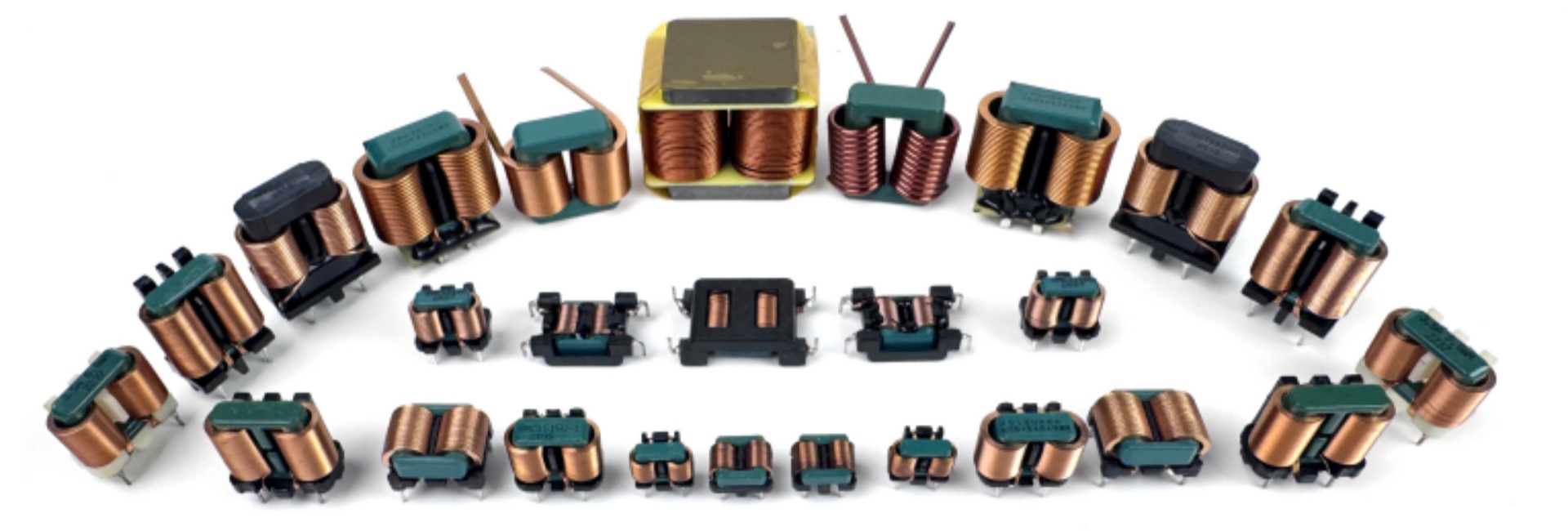

什么是共模电感, 共模扼流圈？
共模电感, 共模扼流圈是一种电子滤波器，它可以屏蔽两个或多个数据或电源线同时允许所需的直流或低频信号通过。
共模噪声电流通常由不需要的无线电信号、非屏蔽电子设备、逆变器和发动机未经过滤，这种噪声会在电子和电路中产生干扰。
共模电感, 共模扼流圈如何工作？
在正常模式或差分模式下，电流在一条线上从电源向负载的一个方向移动，在回流线上的相反方向移动这就完成了电路。在共模下，噪声电流沿同一方向在两条线上传播。
共模电感, 共模扼流圈具有两个或多个绕组，其布置使得共模电流产生反对共模电流增加的磁场。 这与单线（差分）感应器功能。电感器产生的磁场与电流的变化相反。

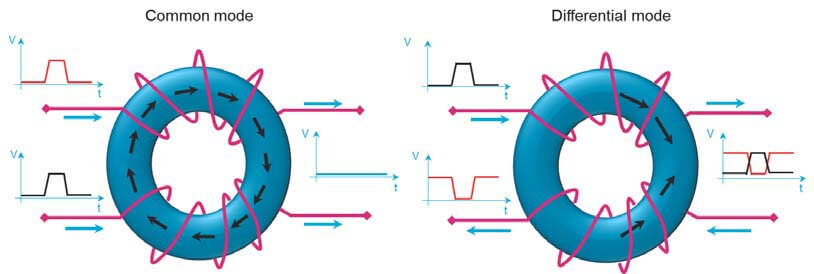

在共模中，一组线路中的电流沿同一方向移动，因此组合磁通量添加以创建相反的场以阻止噪波，如圆环体核心中的红色和绿色箭头如图所示。
在差分模式下，电流沿相反方向移动，磁通减去或取消，使场不与正常模式信号相反。
以上内容就是选择共模电感, 共模扼流圈有哪些需要注意事项详解。
